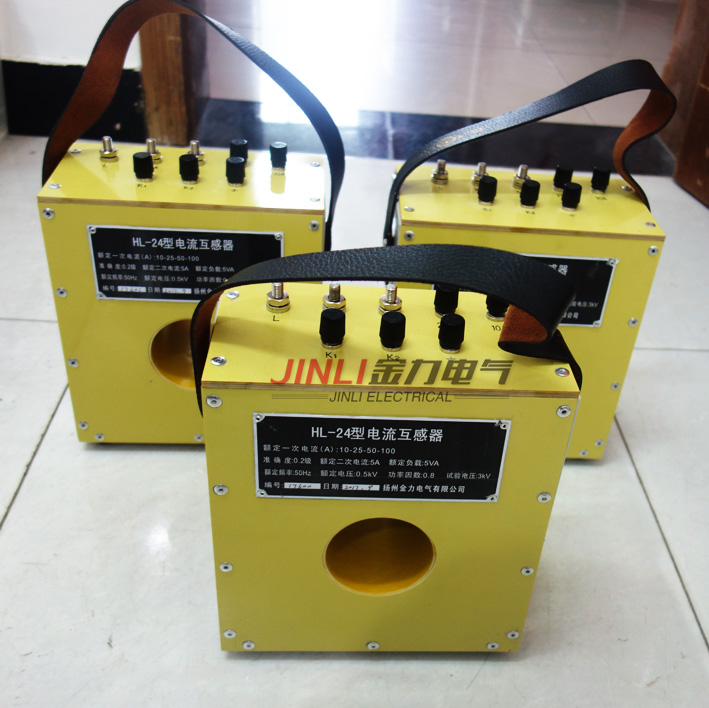

互感器伏安特性測試儀試驗方式

⒈ 使用者根據被試設備的伏安特性適當選擇輸入電壓，當需要輸出500V以上電壓時，應輸入380V電壓。

⒉ 將儀器可靠接地。

⒊ 檢查電流互感器無接地點。

⒋ 將開關“16”撥至伏安檔。

⒌ 儀器輸出和電壓測量接至電流互感器二次側（如圖二所示）。

⒍ 檢查調壓器是否歸零，打開“24”開關，按一下復位鍵，其上方的指示燈亮，此時微處理器處于等待存儲狀態。

⒎ 接通輸出開關4，緩慢順時針轉動調壓器，需存儲時按一下存儲鍵，存儲鍵上方指示燈亮，內部蜂鳴器響。（注：每次測量的全過程不允許回調調壓器，調至大電流時的停留時間要盡量短。）

⒏ zui多可存儲20組電流，電壓值。

⒐ 存儲完畢后調壓器調零。

⒑ 按一下打印鍵可將測試數據和伏安特性點陣圖打印出來。電壓分三個量程，量程選擇為自動方式，根據采樣電壓zui大值自動選擇某一量程：

0—199V 每格代表10V

200V—499V 每格代表25V

500V—2000V 每格代表50V

電流軸分兩個量程，量程選擇為自動方式，根據采樣電流zui大值自動選擇某一量程。

0—7A 每格代表 0.25A

7A—40A 每格代表0.5A

⒒ 按一下復位鍵復位后，可重復測試。

⒓ 試驗完畢，斷開“4”開關和“24”開關，拔出連接線。
